Автоматический раскройный комплекс ECHOCUT GL: Флагман для интенсивного производства
ECHOCUT GL — это автоматический настилочно-раскройный комплекс (АНРК) тяжелого класса, созданный для крупносерийных производств с высокими требованиями к скорости, точности и надежности. Модель представляет собой флагманское решение в линейке бренда ECHOCUT, разработанное для круглосуточной работы с максимальной отдачей.

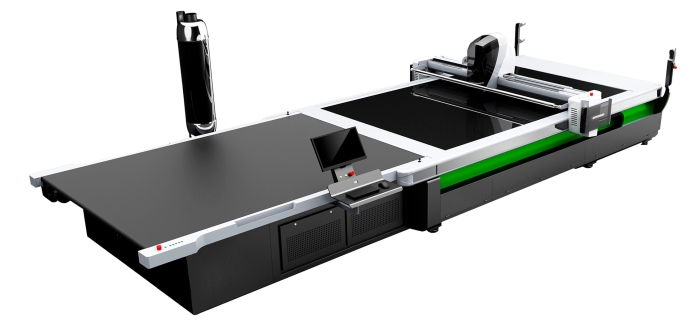

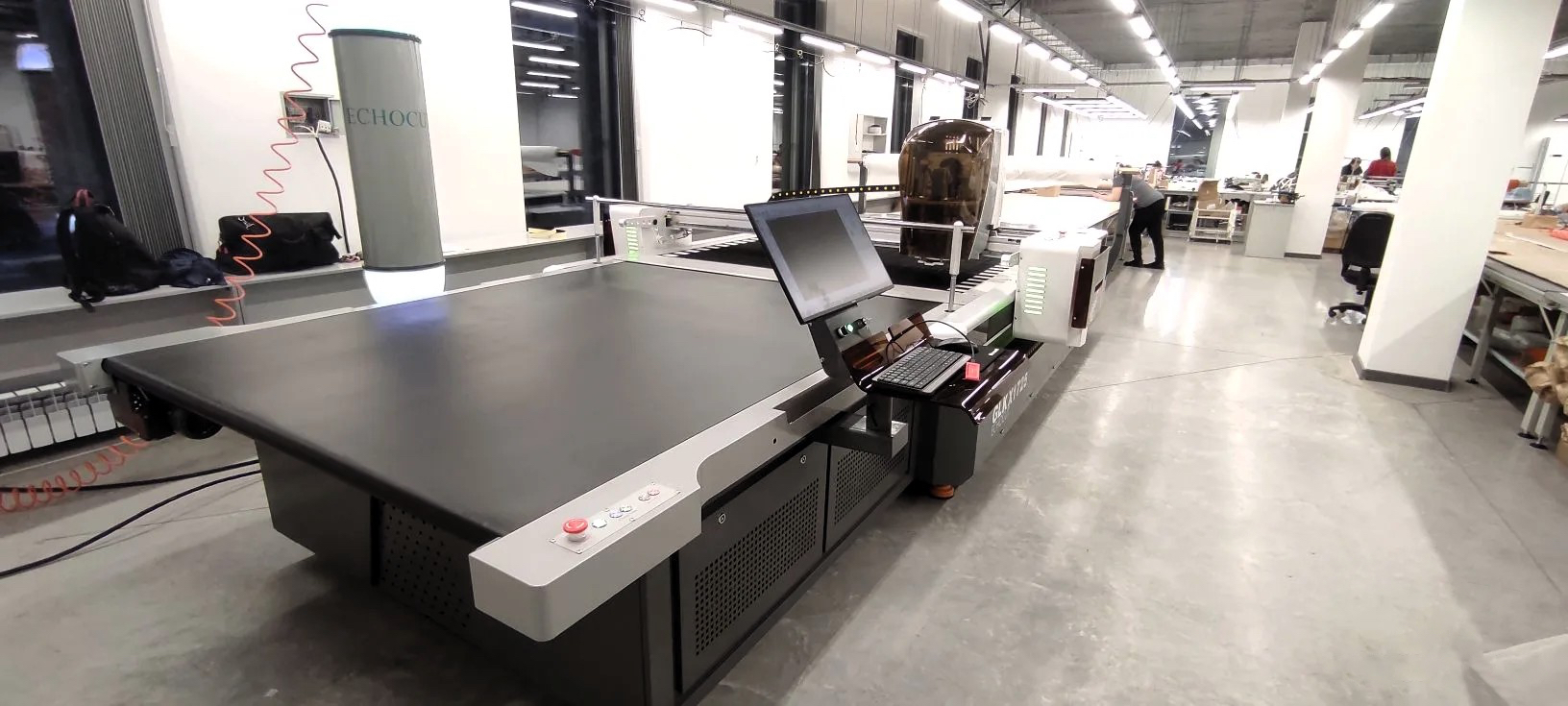

Ключевая особенность комплекса — инновационная конструкция с полноразмерным приемным столом, который по длине равен зоне раскроя. Это конструктивное решение позволяет оператору принимать и разбирать готовые детали с одной части стола, в то время как комплекс продолжает раскрой на другой, полностью исключая простои.
Ключевые преимущества
- Максимальная производительность: Полноразмерный приемный стол и высокая скорость осцилляции ножа (до 6500 об/мин) обеспечивают непрерывный цикл работы и минимальное время выполнения заказов.
- Высочайшая надежность: Комплекс имеет усиленную раму, масса которой на тонну превышает массу аналогов. Это гарантирует исключительную стабильность, виброустойчивость и долговечность даже при пиковых нагрузках.
- Безостановочная работа: Система позволяет возобновить раскрой с точности до миллиметра с места остановки после внезапного отключения питания, что сохраняет материал и время.

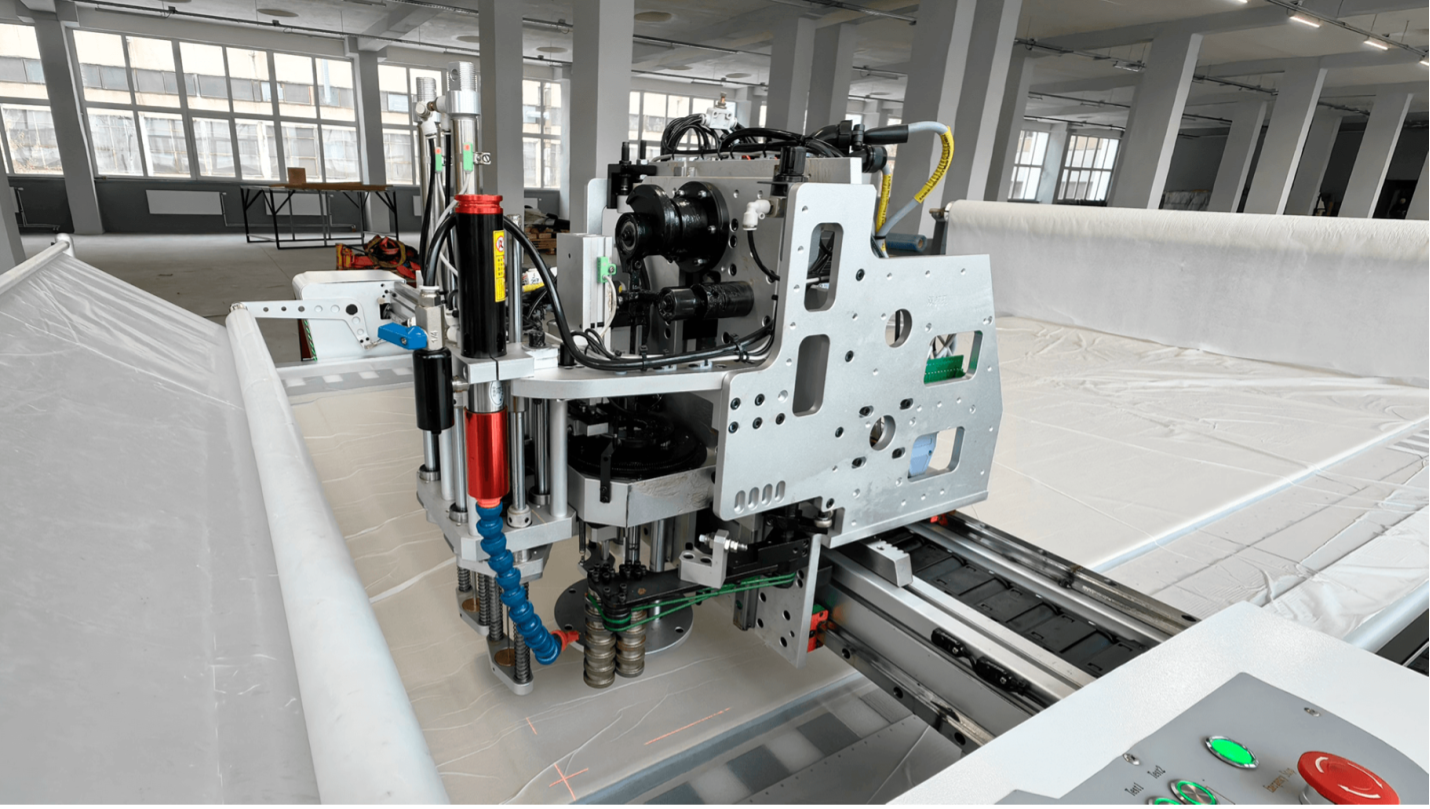

- Точность и качество реза: Высокоточное оборудование (станины обработаны на пятикоординатных CNC-центрах) в сочетании с японскими серводвигателями Panasonic и пневматикой SMC обеспечивают идеальную геометрию деталей и стабильное качество кроя каждого слоя.
Технологии и комплектующие
- Привод и автоматика: Премиальные комплектующие от мировых лидеров — японские серводвигатели Panasonic и Mitsubishi, пневматическая система SMC, линейные направляющие тайваньского производства.
- Интеллектуальное ПО: Русифицированное программное обеспечение с элементами искусственного интеллекта совместимо с большинством САПР, автоматически оптимизирует траекторию резки и управляет процессом заточки инструмента, продлевая его ресурс.
- Вакуумная система: Мощная и "умная" система вакуумного прижима надежно фиксирует настил любой высоты (до 11 см), предотвращая смещение материалов даже при высокоскоростной резке.
Для кого предназначен
Комплекс идеально подходит для предприятий, работающих в крупносерийном режиме:
- Производство спецодежды и униформы.
- Мебельные фабрики (раскрой обивочных тканей и искусственной кожи).
- Производители товаров для дома и автомобильных чехлов.
- Предприятия, где требуется замена импортного оборудования на аналоги, не уступающие по мощности.
Общие характеристики и исполнение
Автоматический раскройный комплекс ECHOCUT GL предлагается в шести основных моделях, которые различаются размером рабочей зоны и, соответственно, габаритами и массой. Это позволяет подобрать оборудование под конкретные задачи производства — от раскроя средних до крупногабаритных деталей.
Зона кроя (Д×Ш) варьируется от 2200×1600 мм (модель GL KP-X1725) до 3000×2400 мм (модель GL KP-X2533).
Габариты машины (Д×Ш×В) изменяются пропорционально рабочей зоне и составляют от 5900×2950×2150 мм до 7500×3550×2150 мм.
Масса комплекса напрямую зависит от его размеров и колеблется от 4200 кг у самой компактной модели до 5500 кг у флагманской версии, что подчеркивает массивность и стабильность конструкции.
Технологическое оснащение
Качество и надежность комплекса обеспечиваются использованием премиальных комплектующих и продуманных инженерных решений.
Привод: В машине установлены серводвигатели и драйверы японского производства Panasonic.
Режущий инструмент: Используется прямой осциллирующий нож.
Заточка: Реализована двусторонняя заточка абразивной лентой, которая бережно и эффективно поддерживает остроту лезвия.
Система охлаждения: Автоматическая система воздушного охлаждения предотвращает перегрев компонентов при длительной работе.
Программное обеспечение и управление
ECHOCUT GL оснащен интеллектуальной системой управления. ПО является многоязычным и совместимо с основными видами САПР для раскроя тканей. Система поддерживает ключевые форматы файлов: .CUT; .TAC, .ISO; .nc; .gbr; .dxf; .plt и другие.
Эксплуатационные требования
Для корректной установки и работы комплекса необходимо соблюдать определенные условия:
Электропитание: 220В или 380В ± 10%, 50 Гц. Потребляемая мощность варьируется в диапазоне 16–25 кВт в зависимости от модели и нагрузки.
Пневматика: Требуется подача сжатого воздуха давлением 0,55 МПа и расходом 160 л/мин.
Условия окружающей среды: Оборудование рассчитано на работу при температуре от 0°C до +50°C и относительной влажности воздуха 20–90%.
Сервис и поддержка
Компания «ГЕРАН люкс», являясь официальным представителем ECHOCUT в России, обеспечивает полную сервисную поддержку: пусконаладочные работы, обучение персонала, поставку запчастей и гарантийное обслуживание.
